★★ BUBBLE-K(버블케이) 상업용 주방자동소화장치
BUBBLE-K(버블케이) 상업용 주방자동소화장치는 KFI(한국소방산업기술원)의 성능시험에 합격한 성능인증제품입니다. (국내에 설치되는 주방화재소화설비는 한국소방산업기술원으로부터 성능인증받은 제품을 설치하여야 합니다.)

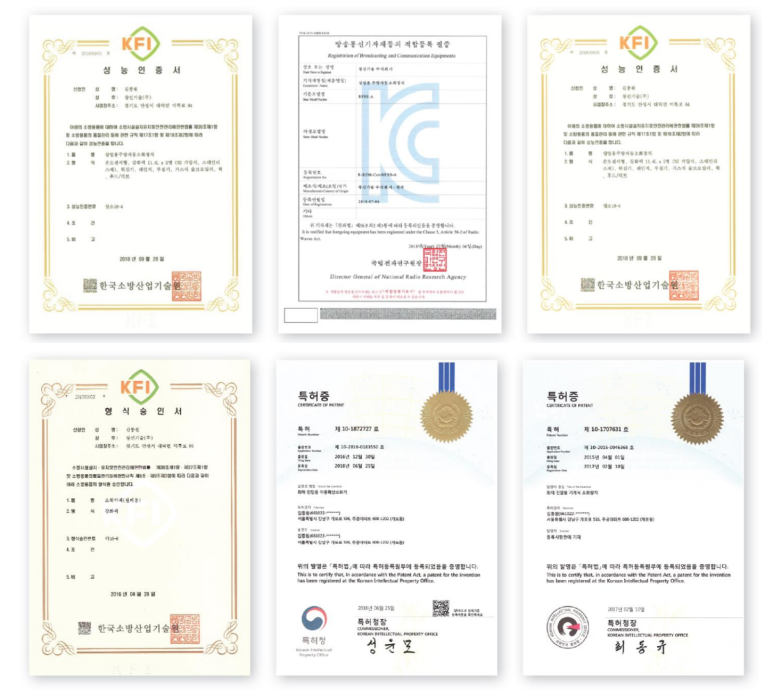

관련 인증서 및 특허증

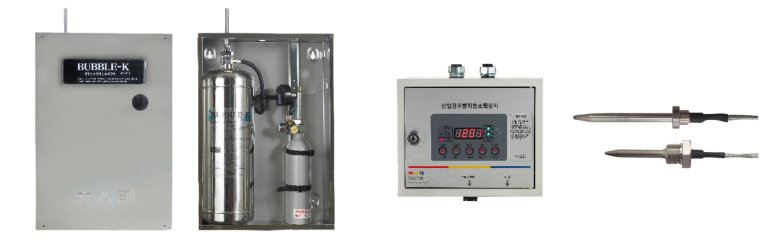

BUBBLE-K 는 다양한 시공현장 상황에 적합한 제품을 선택할 수 있도록 유리벌브형(기계식)과 온도센서형 (전기식) 두 가지 방식을 제공합니다.
기계식, 전기식 모두 기존 가스 차단기와의 연동이 가능하며, 연동을 위해서는 220V 50W 상시전원이 필요합니다.

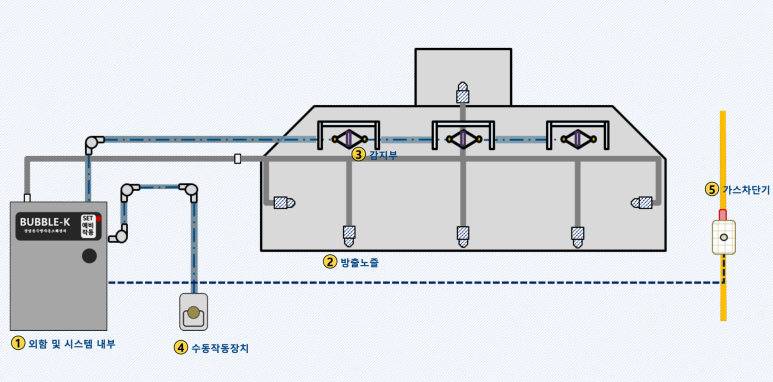

버블케이BUBBLE-K 시스템은 외함 및 시스템 내부, 방출노즐, 감지부(퓨지블링크, 유리벌브), 수동작동장치, 가스차단장치를 기본으로 합니다.
기계식과 전기식의 가장 큰 차이는 감지부의 차이라고 보시면 되는데요, 기계식은 유리벌브를 사용하며 전기식은 온도 센서를 사용합니다.

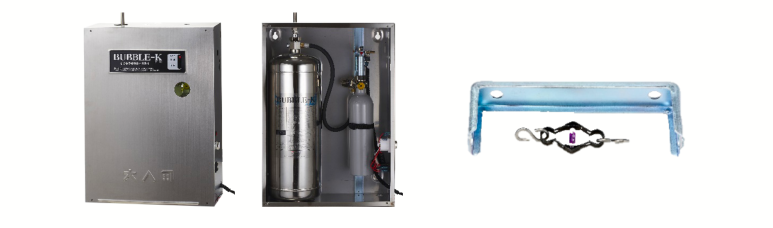

기계식 (유리벌브형)
유리벌브 센서는 주방 내에서 발생하는 화재의 열을 감지합니다. 일정 온도 이상이 되면 유리벌브가 파열하여 소화제를 분사하도록 신호를 전달합니다.
BUBBLE-K(버블케이) 상업용 주방자동소화장치의 유리벌브형 감지부는 조리기구의 사용온도에 따라 각각 다른 온도범위를 가지는 3가지 감지부를 적용하고있습니다. 각각의 감지부는 유리벌브의 색상을 통해 구별이 가능합니다.
BUBBLE-K 에 적용되는 유리벌브 및 LINKAGE(감지기)는 세계적으로 품질을 인정받고 있는 독일 JOB社 제품입니다.
- 주요구성
- 외함, 약제용기, 가압용기, 부저, 마이크로스위치, 수동작동장치, 유리벌브형 감지부,전기어댑터, 가스차단기, 노즐/피팅류
- 특징
- 감지부의 개수에 대한 확장성이 뛰어나 여러 개의 조리기구에 대한 감시가 가능합니다.
- 세계에서 가장 많이 사용되는 독일 JOB社 의 UL 승인 받은 유리벌브를 적용하여 감지부의 신뢰성을 높였습니다.
- 전기식에 비해 제품 가격이 저렴합니다.
- 무전원으로 작동이 가능합니다. (단, 가스차단기 연동시 상시 전원이 필요)

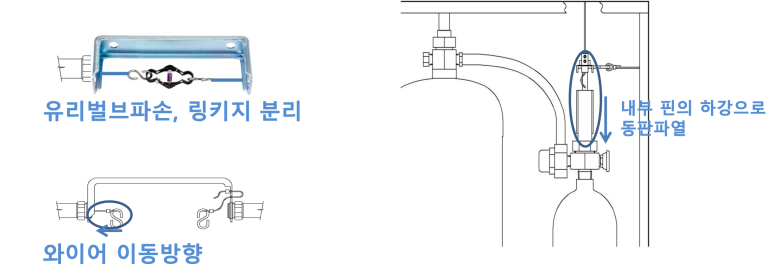

- 기계식 작동 방식
1) 일정온도에 도달하게 되면 유리벌브가 파손되며 와이어로프와 링키지가 분리됩니다.
2) 링키지의 분리로 팽팽하던 와이어로프가 탄력을 잃으며 분해되어 핀 액츄에이터를 작동시킵니다.
3) 핀 액츄에이터가 하향하며 가압용기밸브의 동판을 파열시키면 소화약제가 분사되어 화재를 진압합니다.
전기식 (온도 센서형)
BUBBLE-K의 온도센서형 감지부는 열기전력을 이용한 온도센서이며, 바디는 스테인레스재질로 내식성 및 내구성 우수합니다. 설정 온도에 도달시 제어반에 신호를 보내 외함내부의 전동밸브를 작동시켜 소화약제 용기밸브를 작동시킵니다.
조리기구에 맞는 다양한 온도 설정이 가능하며, 제어반에서 작동에 대한 운전 및 감시가 가능합니다.
상업용 주방자동소화장치 BUBBLE-K 전기식 주요 구성
- 주요구성
- 외함, 약제용기, 가압용기, 압력스위치, 제어반, 온도센서형감지부, 가스차단기, 노즐/피팅류
- 특징
- 조리기구에 맞는 다양한 온도 설정이 가능합니다.
- 제어반에서 간편하게 작동에 대한 운전감시가 가능합니다.
- 시스템 작동 후에 온도감지 또는 수동기동 및 작동 이력에 대한 확인이 가능합니다.
- 점검시 기계식에 비해 점검이 용이하여 조업중단시간이 단축됩니다.

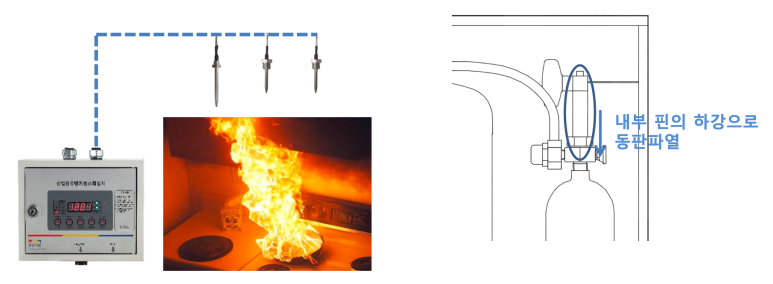

- 전기식 자동 방식
1) 1차설정온도(예비화재)에 도달하게 되면 온도센서가 제어반에 1차신호를 보내서 열원을 차단시킵니다.
2) 1차 열원차단 후에도 2차설정온도(화재)에 도달하게되면 온도센서가 제어반에 2차신호를 보내 전동밸브에 신호를 보내서 핀액츄에이터를 작동시킵니다.
3) 핀엑츄에이터가 하향하면서 가압용밸브의 동판을 파열시키면 소화약제가 분사되어 화재를 진압합니다.
기계식과 전기식의 차이점을 간단하게 알아봤습니다. 현장 시공성과 예산을 고려해 상황에 맞는 자동소화장치를 선택하시길 추천드립니다.
설치 비용 및 기간은 현장 상황에 따라 달라지므로 견적 또는 추가상담은 별도로 문의주시면 친절히 안내드리겠습니다.
